USB 2.0 设备控制器 IP

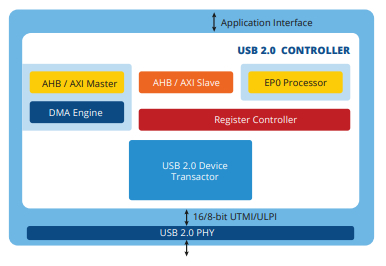

T2M提供高度可配置的USB 2.0设备控制器IP。我们的主机、设备和集线器产品都通过了硅验证并符合客户的USB-IF标准。T2M提供高度可配置和可扩展的USB 2.0设备控制器IP能够应用在广泛的产品中。这个USB2.0设备控制器的设计符合USB2.0规范2.0版和所有相关的ECN条款。这个IP的PHY层接口符合ULPI+及8/16位UTMI PLUS Level3规范。这个IP的系统接口匹配AHB和/或AXI接口，能够轻松地集成到客户的产品中。此外，T2M还提供可选的定制桥接器，可以作为服务产品与USB 2.0设备控制器IP一起提供。USB 2.0设备控制器的交付件包括一个专有的高性能DMA引擎，用于移动USB有效载荷。DMA引擎的寄存器接口简单且易于使用队用户友好，设备端特定的功能驱动能够轻松实现。所有许可人都可以访问参考大容量存储类的设备端功能驱动。这个设计中2与DMA引擎相关的所有缓冲都能够基于延迟和性能要求来配置的。USB设备控制器可以选择包括一个专有的EP0处理器块，用于管理所有的标准请求，指向控制端点，最大限度地减少软件开发的开销。指向控制端点的类别和供应商特定的请求被路由到软件，通过DMA引擎进行处理.
另外，控制器可以不提供DMA引擎和缓冲，以直通模式运行来转发和接收USB有效载荷，这个IP只管理USB协议。在这种情况下，客户可以采用他们自己的不同的DMA引擎.
这个IP的交付件方案可以选择包括一个简单的发送和接收缓冲器，通过从属寄存器访问接口（通常是AHB）被软件访问。这个选项导致了非常低的硬件占用率，对于软件可以完全管理USB流量的情况非常有用，包括USB事务的排序.
