PCIe 2.0 Serdes PHY IP,在 TSMC 55ULP/65ULP 中经过硅验证
PCIe2.0 PHY IP 是一个完整的物理层 (PHY) IP 解决方案,专为移动和消费类应用而设计。 PHY IP 符合 PCIe2.0 基础规范,集成混合信号电路,支持 2.5GT/s 和 5.0GT/s 数据传输速率。 PCIe2.0 PHY IP 由物理媒体附件 (PMA) 层和物理编码子层 (PCS) 组成,并使用标准 PIPE-3.0 接口轻松连接到 PCIe2.0 MAC 层。
PCIe2.0 PHY IP 收发器针对低功耗和最小裸片面积(小于 0.30 平方毫米)进行了优化,而不会牺牲性能和高数据吞吐量。 PCIe2.0 PHY IP 包括具有静电放电 (ESD) 保护功能的完整片上物理收发器解决方案、具有嵌入式抖动注入的内置自测试模块,以及确保全面支持高性能设计的动态均衡电路.
PCIe2.0 PHY IP 收发器针对低功耗和最小裸片面积(小于 0.30 平方毫米)进行了优化,而不会牺牲性能和高数据吞吐量。 PCIe2.0 PHY IP 包括具有静电放电 (ESD) 保护功能的完整片上物理收发器解决方案、具有嵌入式抖动注入的内置自测试模块,以及确保全面支持高性能设计的动态均衡电路.
查看 PCIe 2.0 Serdes PHY IP,在 TSMC 55ULP/65ULP 中经过硅验证 详细介绍:
- 查看 PCIe 2.0 Serdes PHY IP,在 TSMC 55ULP/65ULP 中经过硅验证 完整数据手册
- 联系 PCIe 2.0 Serdes PHY IP,在 TSMC 55ULP/65ULP 中经过硅验证 供应商

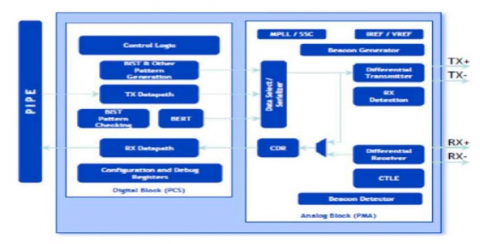

Block Diagram of the PCIe 2.0 Serdes PHY IP,在 TSMC 55ULP/65ULP 中经过硅验证
