多速率串行数字接口(SDI) PHY层

由于HDTV，IPTV和视频点播（VoD）不断普及，加上更多功能和更低成本的FPGA，这两种技术相结合，产生了一种新的解决方案。该解决方案的一个关键的需求是发送、接收、编辑和处理未压缩视频的能力。这一需求中收发器的部分由运动图像和电视工程师协会（SMPTE）通过串行数字接口（SDI）系列标准进行了规范。这些标准定义了75欧姆同轴电缆传输未压缩的数字视频所需的物理接口和相关电路。

SDI是最流行的原始视频连接标准，用于广播电视工作室和视频摄制设备。带有SDI接口功能的FPGA（现场可编程门阵列）可用于获取、混合、存储、编辑、处理和格式转换应用。许多应用使用FPGA从一个或多个标清（SD）或高清（HD）信号源获取SDI数据，进行简单的处理，并重新发送SDI格式的视频数据。这样的应用需要一个SDI PHY（物理层）接口和一些类似色彩空间转换器和帧缓冲器的基本处理。FPGA器件也可以被用作SDI视频信号源和背板协议，如PCI Express或以太网协议之间的桥接。

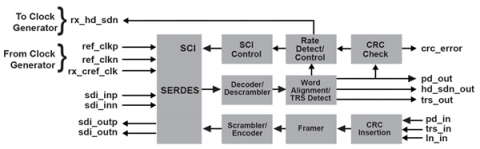

在基于FPGA的SDI解决方案中，物理接口部分往往是解决方案中最具挑战性的部分。莱迪思的多速率SDI PHY层IP核是一个完整的SDI PHY接口，一端连接到高速SDI串行数据，另一端连到格式化的并行数据。它支持SMPTE标准125M、259M、260M、267M、274M、292M、295M和296M，包括高速串行I/O（串行器/解串器或SerDes）、SDI编码器、解码器、字对齐逻辑、CRC检测和检查逻辑以及速率检测逻辑。专门为用于LatticeECP2M/S嵌入式物理编码子层（PCS）和SerDes而优化，实现了一个完整的单芯片解决方案，非常适用于各种需要高性能、高度集成和低成本的应用。

评估板

多速率SDI PHY层IP核可能可以使用LatticeECP2M SMPTE SDI评估板进行评估。
