DVB-S2X 窄带解调器 IP
这个经过硅验证的窄带解调器IP从量产芯片组中提取，它根据DVB-S、传统的DirectTV、DVB-S2和DVB-S2X规范进行解调之后，将来自调谐器的输入信号在10bits上进行A-D转换。这个IP能够对直流偏移、振幅失配和正交误差进行校正，并计算出调谐器的AGC信号电平，纠正载波频率偏移，对信号进行子采样和奈奎斯特根滤波。这个IP的信号的振幅通过第二级（AGC2）块进行控制，通过引导信号（如果存在的话）锁定符号流的相位。信号被均衡，解扰，并传递给FEC。内部状态机控制能够自动获取通道的各种入口，包括暖启动（已知的符号频率，小的载波偏移），冷启动（已知的符号频率和大的载波频率偏移），和盲搜索（所有参数未知）。
DVB S2X 窄带IP的主要解调路径是双ADC对来自外部调谐器的I/Q信号进行采样获取数据。ADC的时钟频率为135MHz，数据为10 bits。经过解调后，数据会被发送到DVB-S前向纠错（FEC）路径或DVB-S2 FEC路径.
DVB-S FEC是基于维特比和里德-所罗门解码器，实现了SuperFEC模式。在这个模式下，第二个维特比块的性能得到强化。此外，DVB-S2 FEC基于LDPC+BCH解码器和从FEC帧中提取物理包（MPEG或GSE）所需的包描述器块。然后，解码和校正后的数据基于TS的标准传输被发送到传输流接口，后到后端解码器。除了这个主要的解调路径之外，这个IP还集成了外围接口，DiSEqC和FSK接口（它们都是与同轴电缆上的LNB天线进行通信的协议.
DVB S2X 窄带IP的主要解调路径是双ADC对来自外部调谐器的I/Q信号进行采样获取数据。ADC的时钟频率为135MHz，数据为10 bits。经过解调后，数据会被发送到DVB-S前向纠错（FEC）路径或DVB-S2 FEC路径.
DVB-S FEC是基于维特比和里德-所罗门解码器，实现了SuperFEC模式。在这个模式下，第二个维特比块的性能得到强化。此外，DVB-S2 FEC基于LDPC+BCH解码器和从FEC帧中提取物理包（MPEG或GSE）所需的包描述器块。然后，解码和校正后的数据基于TS的标准传输被发送到传输流接口，后到后端解码器。除了这个主要的解调路径之外，这个IP还集成了外围接口，DiSEqC和FSK接口（它们都是与同轴电缆上的LNB天线进行通信的协议.
查看 DVB-S2X 窄带解调器 IP 详细介绍：
- 查看 DVB-S2X 窄带解调器 IP 完整数据手册
- 联系 DVB-S2X 窄带解调器 IP 供应商

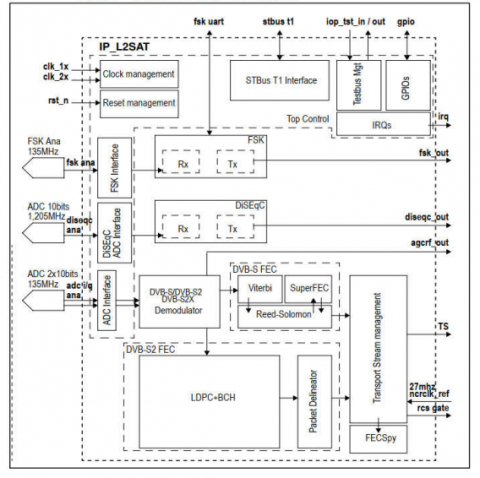

Block Diagram of the DVB-S2X 窄带解调器 IP
