DVB-S2X 窄带解调器和解码器 IP（硅验证）

这种窄带解调器IP是硅证明和提取从生产芯片组，它执行解调根据DVB-S，传统的DirectTV，DVB-S2和DVB-S2X规格来自调谐器的输入信号经过10位的d转换。修正直流偏移、振幅失配和正交误差，计算调谐器的AGC信号电平。修正了载波频率偏移量。然后对信号进行次采样和奈奎斯特根滤波。信号幅度通过第二阶段（AGC2）块进行控制。飞行员，当存在时，被用于帮助锁相到符号流。信号被均衡，解除，并传递给联邦选举委员会。内部状态机控制具有各种入口点的通道的自动采集，包括热启动（已知符号频率、小载波偏移）、冷启动（已知符号频率和大载波频率偏移）和盲搜索（所有参数未知）。.

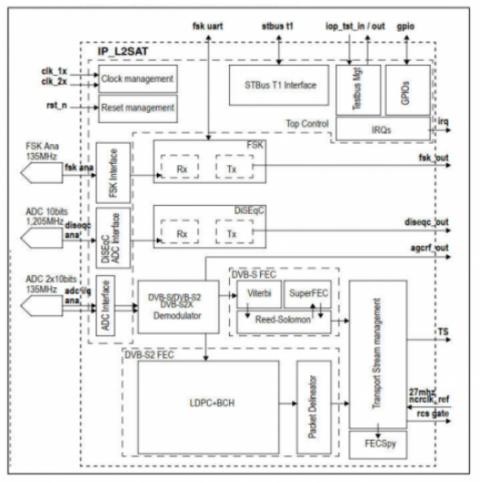

DVB S2X窄带IP主解调路径从一个双ADC采样来自一个外部调谐器的信号I/Q中获取其数据。ADC的时钟为135MHz，数据为10位。解调后，数据被发送到DVB-S正向错误校正（FEC）路径或DVB-S2 FEC路径.

DVB-S FEC是基于维特比和里德-所罗门解码器。还实现了一个超FEC模式，其中添加了第二个维特比块以提高性能。DVB-S2 FEC基于LDPC+BCH解码器和从FEC帧中提取物理包（MPEG或GSE）所需的包描述器块。然后，解码和校正后的数据被发送到一个传输流接口，以管理标准的基于ts的到后端解码器的传输。除了这个主要的解调路径之外，还集成了外围接口、DiSEqC和FSK接口。它们都是与同轴电缆上的LNB天线进行通信的协议.
