CMOS到MIPI CSI-2接口桥接IP

很多传统的图像传感器都具备一个CMOS接口。然而，大部分移动应用处理器仅具备MIPI CSI-2接口。一些全新的应用可能需要同时使用移动领域的创新技术以及能够满足特定需求并支持相关功能的传统图像传感器。

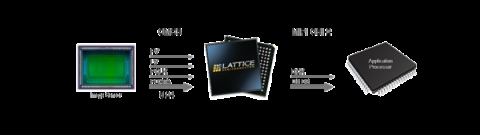

莱迪思CrossLink™是一款可编程视频接口桥接器件，支持将图像传感器的CMOS接口（工作频率可高达300 MHz）桥接至MIPI CSI-2 接口（速率可高达6 Gbps）。该桥接作为免费IP通过Lattice Diamond®软件提供，配置和安装都很方便。

特性 * 支持MIPI DSI和MIPI CSI-2 输出的速率最高为6 Gbps：1、2或4条数据通道
* 支持并行MIPI DPI、CMOS、RAW和RGB接口，频率超过300 Mhz
* 支持兼容CSI-2的视频格式（RAW、RGB和YUV）： * 8位 YUV420/422
* 10位 YUV420/422
* 8位 RAW8
* 10位 RAW10
* 12位 RAW12
* 24位 RGB888



* 支持兼容DSI的视频格式（RGB）： * 18位 RGB666
* 24位 RGB888



* 支持每个时钟周期多像素模式 * 10、8、6、4和1，用于RAW8/10/12
* 4、2和1，用于RGB888/666



* 提供1个DCS（显示指令集）控制器来对HS或LPDT模式下仅用于DSI的显示屏、ROM数据进行编程——对于ROM的编程对用户是开放的
* 可配置的2位VC（虚拟通道），6位DT（数据类型）和16位WD（字符数）
* 支持同步事件的Non-burst模式，用于发送消息包时序
* 符合MIPI D-PHY规范1.1版本
* 符合DSI和CSI-2规范1.1版本
