40G OTN Digital Wrapper

OTU3数据封装器IP依据ITU-T G.709规定，通过光纤传输网络（OTN）提供40G/s客户端传输速率。
简介

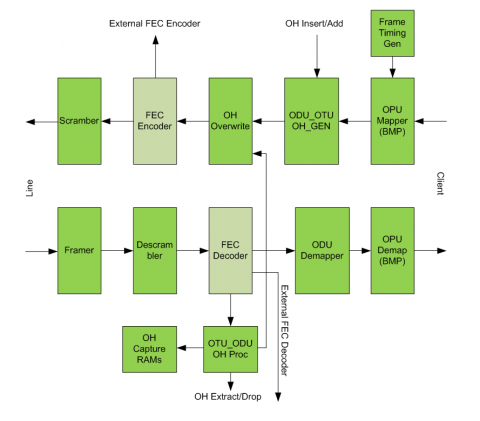

在源接入方向上，数据通过异步fifo从客户时钟传输到线路时钟生成ODU / OTU帧。帧定时生成器区块生成行列计数器和对齐脉冲，以同步有效载荷映射、开销插入、FEC编码和加扰。 OPU映射器块将输入数据映射到OPU有效负载并计算开销字节，然后使用GMP将它们映射到开销区域。ODU_OTU开销生成器（ODU_OTU OH Gen）块生成所有开销字段。OH字节通过外部OH插入接口总线接收。维护信号是由接收方向检测到的缺陷引发的一系列后续动作生成的，并被插入到OH覆盖块。 OH覆盖块可以用软件配置的值覆盖任何OTU / ODU / OPU开销字节，可以选择从外部FEC编码接口插入FEC，然后，在发送到线路接口之前对OTUk帧进行加扰。

在接收方向上，基于可编程FAS的成帧器与线路数据进行对齐。成帧器生成行和列的计数器以及对齐脉冲，以同步后续模块，执行解扰、FEC解码、提取OH开销和负载数据的功能。然后对OTUk帧进行解扰并传递到可选的FEC模块，该模块与外部FEC处理器接口。OTU_ODU开销处理器(OTU_ODU OH处理器)块提取开销字节用于软件处理。开销字节存储在OH 捕获的RAM中，供软件访问。告警已处理完毕。如果AMP映射，OPU 解映射器块提取有效负载数据和OPUk开销信息。OPU开销字节存储在OH捕获的RAM中，并且可选地发送到OH提取接口进行外部处理。通过异步fifo，数据在客户端时钟上传输到客户端。
